產品核心原理
科里奧利質量流量計(Coriolis Mass Flowmeter)簡稱科氏流量計,基于科里奧利效應實現測量:當流體在振動管中流動時,會產生與質量流量成正比的科氏力,通過傳感器感知并轉化為電信號,最終實現精準測量。
產品由傳感器與變送器兩大核心部分組成:
- 傳感器:感知流量、密度變化并轉為電信號,由分流體、敏感管、驅動 / 檢測線圈等構成。
- 變送器:完成傳感器信號的轉換、運算與流量顯示,同時輸出信號,由電源、驅動、檢測、顯示等電路模塊組成。

產品優勢 ?
- 超高精度:測量精度可達0.1%,采用全數字 DSP 芯片與多種算法,有效降低溫漂和時漂,累計誤差小。
- 多參數輸出:可同時測量質量流量、體積流量、密度、溫度等多項參數。
- 穩定可靠:無任何可動部件,無需頻繁維護;無需整流、過濾部件,無直管段等特殊安裝要求。
- 寬工況適配:測量響應速度快,對流體流動變化響應靈敏;零點穩定性好,保障長期穩定運行。
- 智能功能:具備設備自檢與多種報警功能,支持多種接液材質與標準法蘭連接方式。
傳感器選型譜系

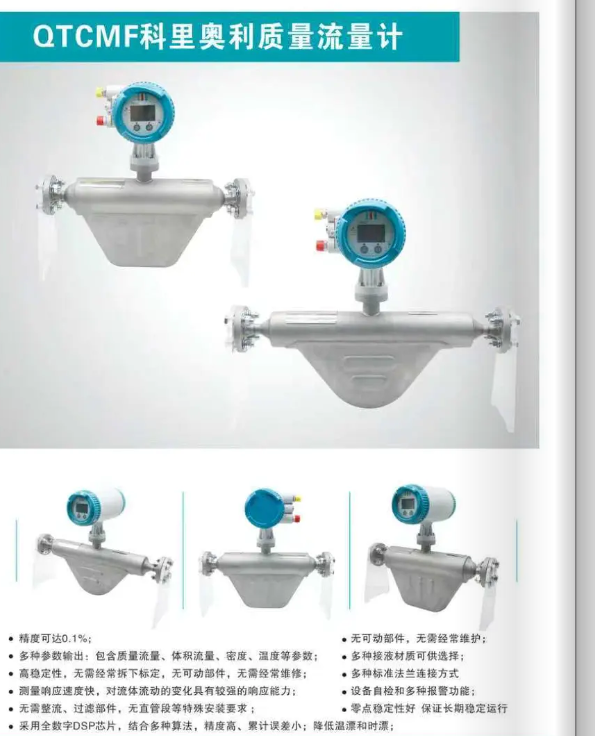

型號標識:QTCMF
- 通徑范圍:DN1 ~ DN200
- 系列分類:F 系列、V 系列、D 系列、K 系列
- 歸屬品牌:青天特克儀表科里奧利質量流量計傳感器
| 技術參數 | F 系列科里奧利質量流量計 | V 系列科里奧利質量流量計 | D 系列科里奧利質量流量計 | K 系列科里奧利質量流量計 |
|---|
| 適用介質 | 液體、氣體 | 液體、氣體 | 液體、氣體 | 液體、氣體 |
| 口徑范圍 | DN6 ~ DN80 | DN15 ~ DN200 | DN1 ~ DN10 | DN6 ~ DN50 |
| 溫度范圍 | -200 ~ 350℃ | -200 ~ 300℃ | -40 ~ 350℃ | -200 ~ 350℃ |
| 壓力范圍 | 0 ~ 10MPa | 0 ~ 10MPa | 0 ~ 10MPa | 0 ~ 10MPa |
| 精度范圍 | 0.1%、0.2%/0.5%(氣體) | 0.1%、0.2%/0.5%(氣體) | 0.1%、0.2%/0.5%(氣體) | 0.1%、0.2%/0.5%(氣體) |
| 量程比 | 1:20 | 1:20 | 1:20 | 1:20 |
