    潛水型電磁流量計

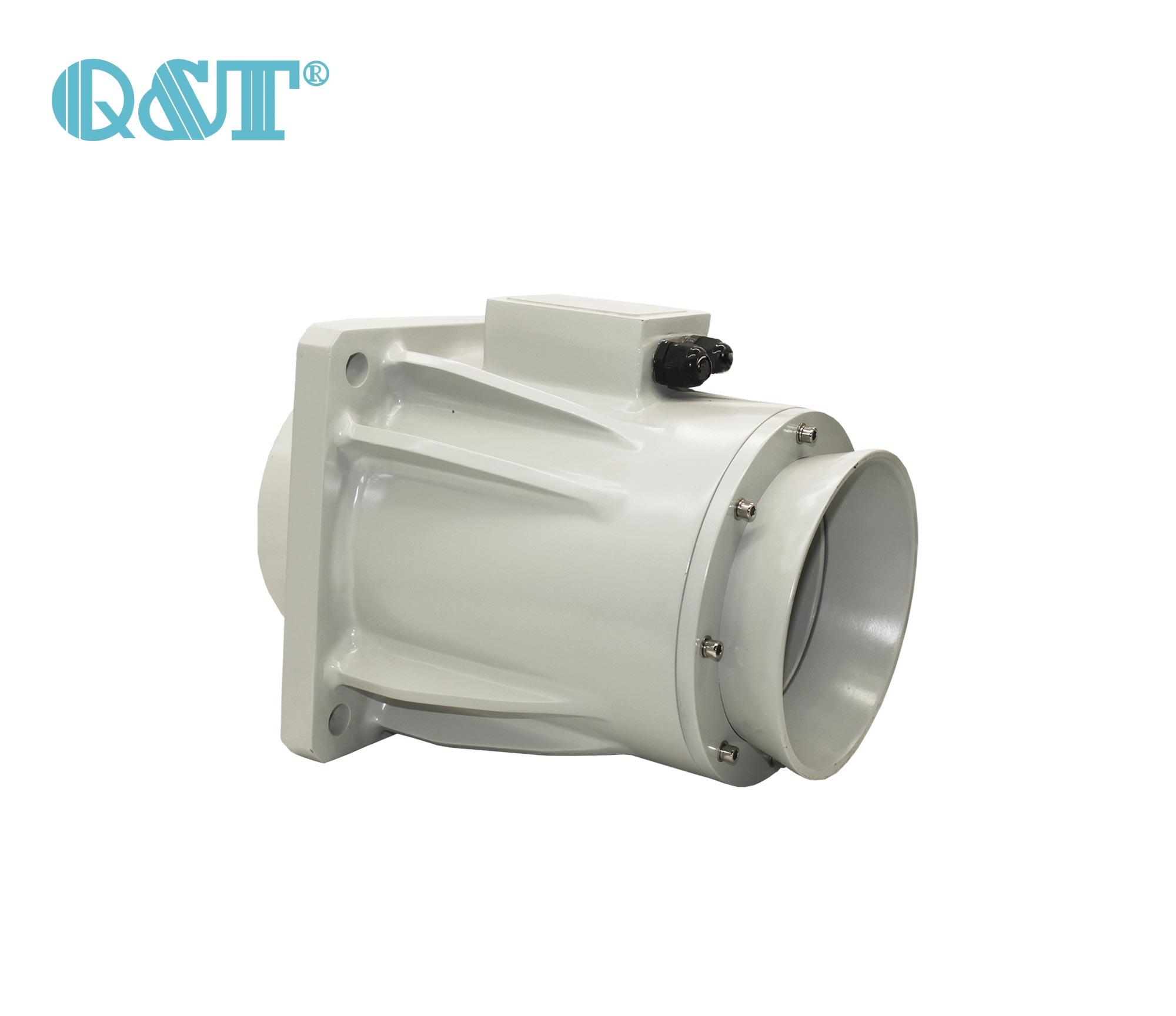

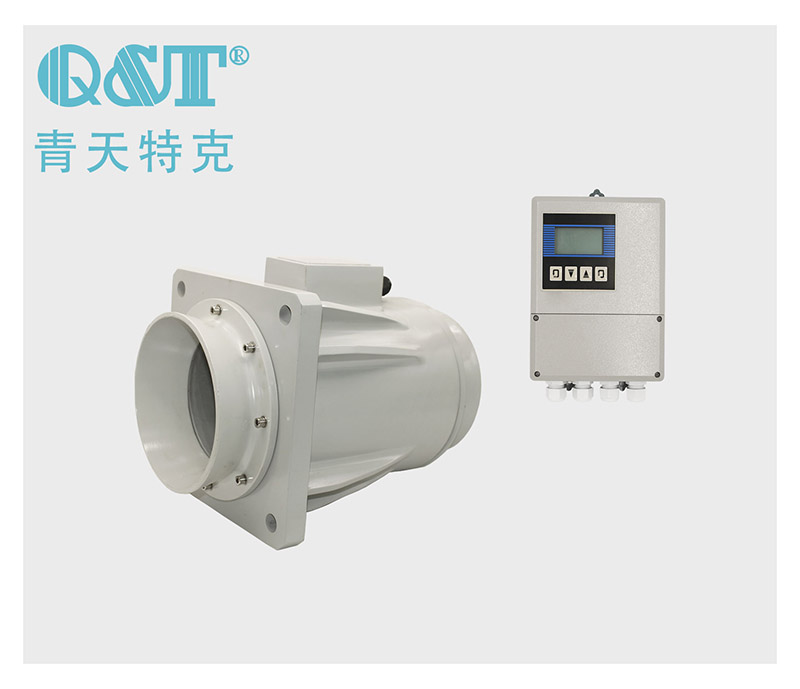

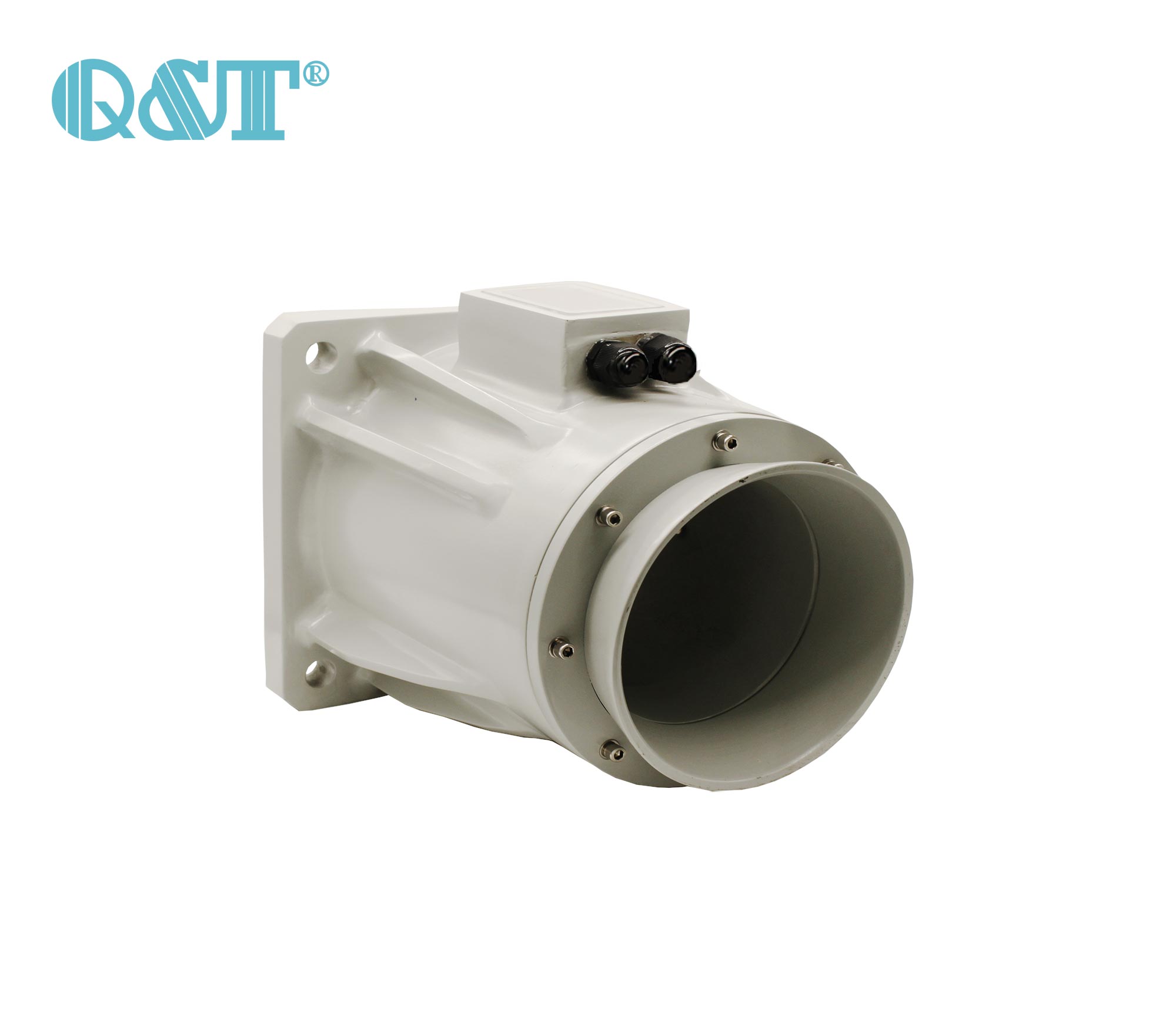

    CQTLD/Q型潛水電磁流量傳感器和L-mag型電磁流量轉換器配套組成,用于連續測量明渠、暗渠或管道中各種導電液體或液固兩相介質的體積流量。
    全塑結構密封可靠,無活動部件,無阻力件,耐腐蝕,結構簡單,工作可靠。
    測量精度不受被測介質溫度、壓力、粘度、密度 (包括液固比)等物理參數變化的影響,只要被測介質電導率大于20μS/cm,儀表測量不受電導率變化的影響。
    參勵磁方式為先進的低頻方波恒流勵磁,因而抗干 擾能力強,工作可靠,性能穩定。并且轉換器與 傳感器具有互換性。
    適用于測量液固兩相介質,如帶有懸浮物、固體 顆粒、纖維等或粘性較大的導電性的漿液,也可以用來測量泥漿、污水、紙漿、礦漿、化學纖維漿等介質的流量。
    適用于明渠、暗渠、河道測量。適用于圓形、矩形、梯形和其它形狀的渠道。測量不受河水上漲,潮汐,下游水位等變化的影響 。
    對上下游直渠段要求低,安裝要求低,能在原有渠道上稍加改造即可。施工周期短,安裝施工費用低。
    采用仿真?zhèn)鞲衅鳎ǚ至髂P停┛蓴U(kuò)大流量測量范圍。

    ?
    分享到:
    產品簡介
    工作原理
    技術參數
    產品優點
    產品簡介
    CQTLD/Q型潛水電磁流量傳感器和L-mag型電磁流量轉換器配套組成,用于連續測量明渠、暗渠或管道中各種導電液體或液固兩相介質的體積流量。
    全塑結構密封可靠,無活動部件,無阻力件,耐腐蝕,結構簡單,工作可靠。
    測量精度不受被測介質溫度、壓力、粘度、密度 (包括液固比)等物理參數變化的影響,只要被測介質電導率大于20μS/cm,儀表測量不受電導率變化的影響。
    參勵磁方式為先進的低頻方波恒流勵磁,因而抗干 擾能力強,工作可靠,性能穩定。并且轉換器與 傳感器具有互換性。
    適用于測量液固兩相介質,如帶有懸浮物、固體 顆粒、纖維等或粘性較大的導電性的漿液,也可以用來測量泥漿、污水、紙漿、礦漿、化學纖維漿等介質的流量。
    適用于明渠、暗渠、河道測量。適用于圓形、矩形、梯形和其它形狀的渠道。測量不受河水上漲,潮汐,下游水位等變化的影響 。
    對上下游直渠段要求低,安裝要求低,能在原有渠道上稍加改造即可。施工周期短,安裝施工費用低。
    采用仿真?zhèn)鞲衅鳎ǚ至髂P停┛蓴U(kuò)大流量測量范圍。
    工作原理
    將CQTLD/Q型潛水電磁流量傳感器裝在帶孔的閘板上,置于渠道中,使液體全部經過傳感器流出,測量傳感器內的流量即為渠道的流量。
    根據法拉第電磁感應原理,在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極,當導電液體沿測量管軸線運動時,導電液體切割磁力線產生感應電勢,此感應電勢由兩個檢測電極檢出,數值大小與流量成正比例,其值為:
      E=KBVD
      式中:
      E-感應電勢;
      K-與磁場分布及軸向長度有關的系數;
      B-磁感應強度;
      V-導電液體平均流速;
      D-電極間距;(測量管內直徑)

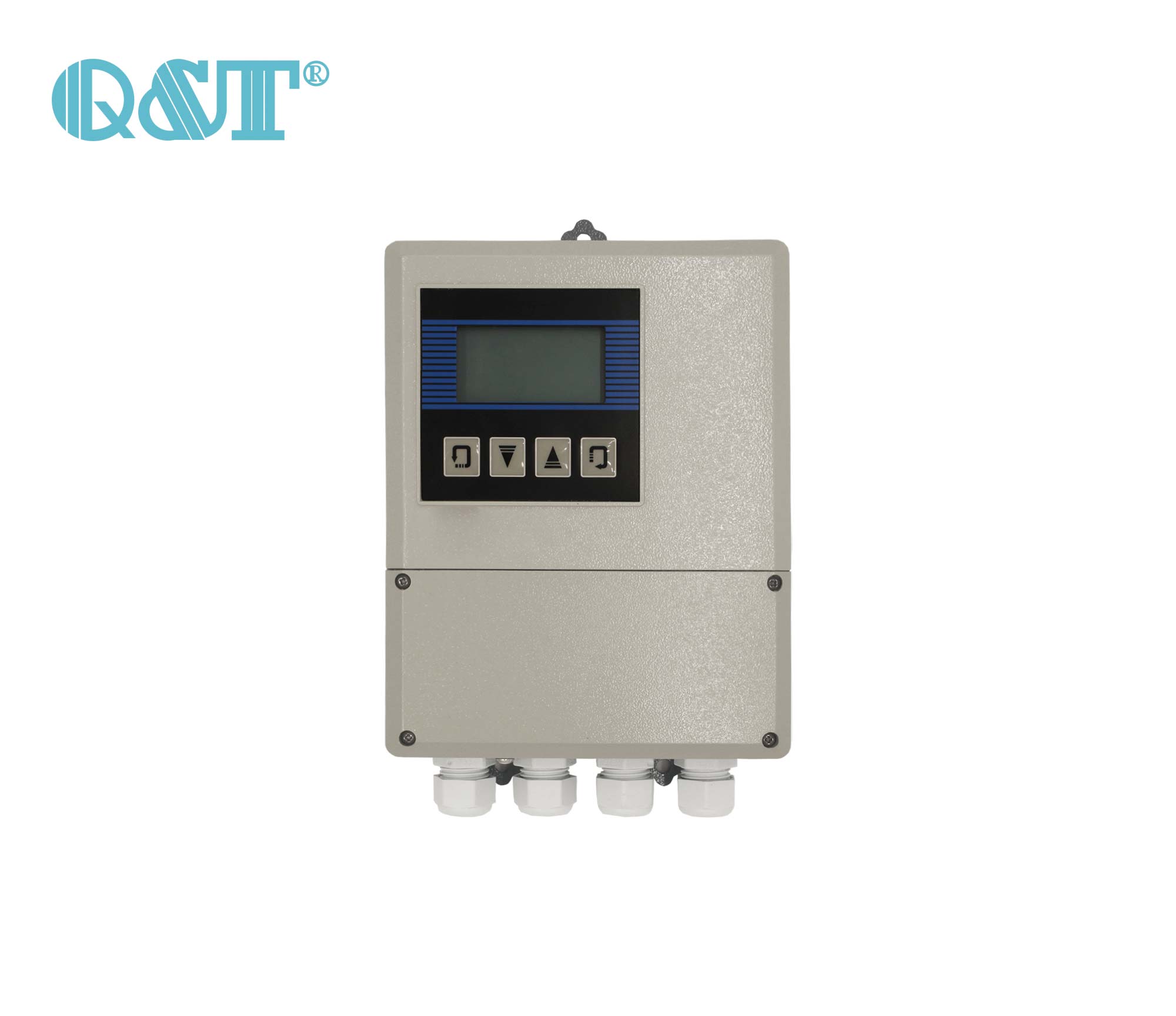

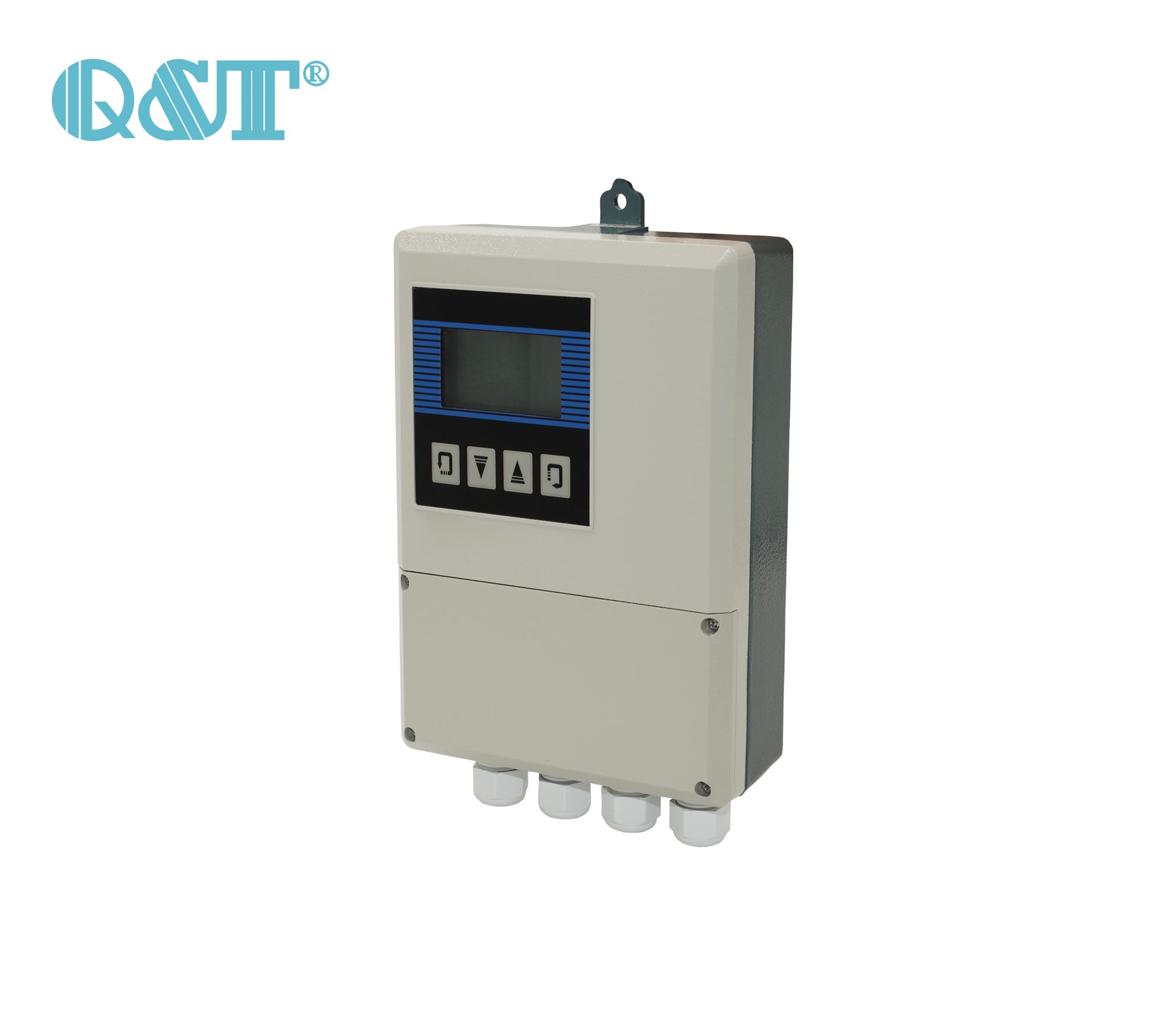

    傳感器將感應電勢E作為流量信號,傳送到轉換器,經放大,變換濾波用一系列的數字處理后,用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出,報警輸出及頻率輸出,并設有RS-485等通訊接口,并支持HART和MODBUS協議。

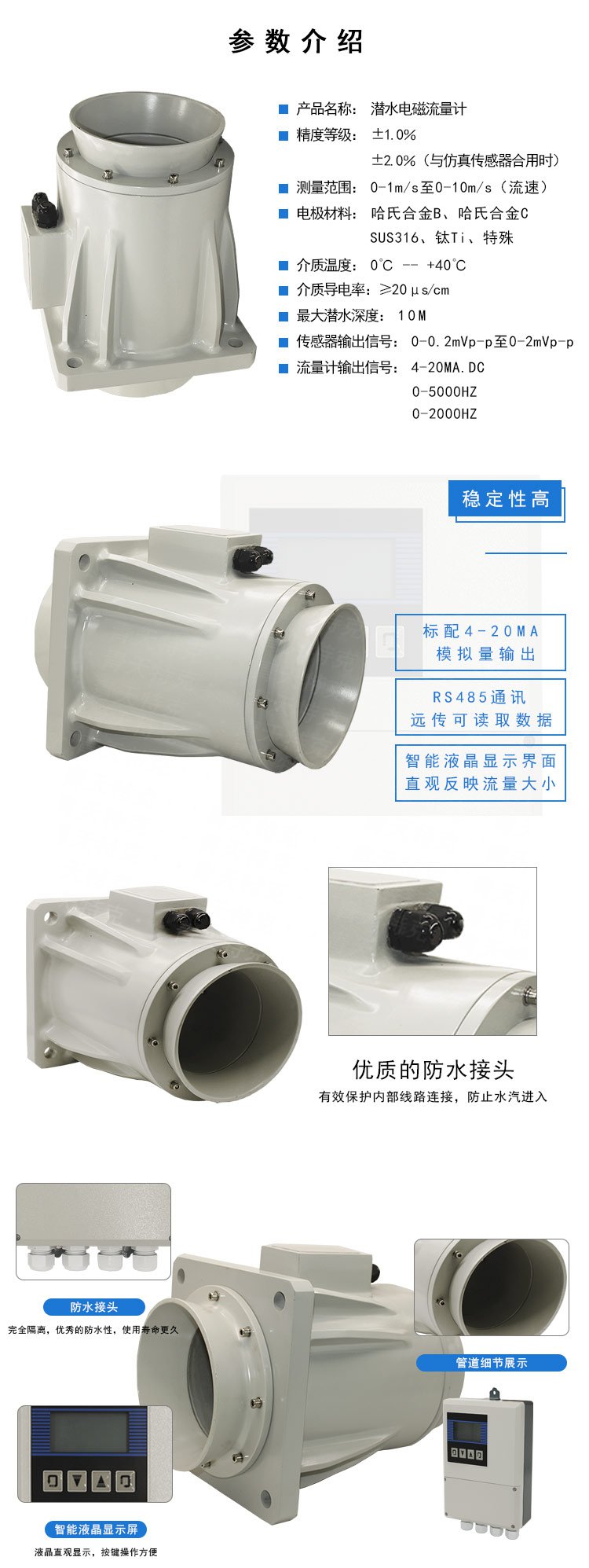

    技術參數
    yle="width: 750px; height: 1995px;" />
    產品優點
    1、潛水型電磁流量計結構簡單,無可動部件,具有很強的抗污、抗堵或抗腐蝕能力,因此可在含有懸浮物或粘結物的流體中使用;
    2、潛水型電磁流量計測量覆蓋范圍廣,正常適用范圍20∶1,一般30∶1或更大;
    3、流量計為雙向測量系統,內裝三個積算器:正向總量、反向總量及差值總量;
    可顯示.莊、反流量,并具有多種輸出:電流、脈沖、數字通訊、HART。
    4、轉換器采用表面安裝技術(SMT),具有自檢和自診斷功能。
    5、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響。
    ?
